menghidupkan kembali baterai yang mati

Sebetulnya tidak ada baterai yg mati total bila kita tahu cara mencuri joule-nya. Ini menggunakan baterai habis.

Kita sering buang baterai, padahal tidak ada baterai bekas kalau kita tahu cara mengangkat lagi listrik didalamnya. pic.twitter.com/QJM3coMLRv

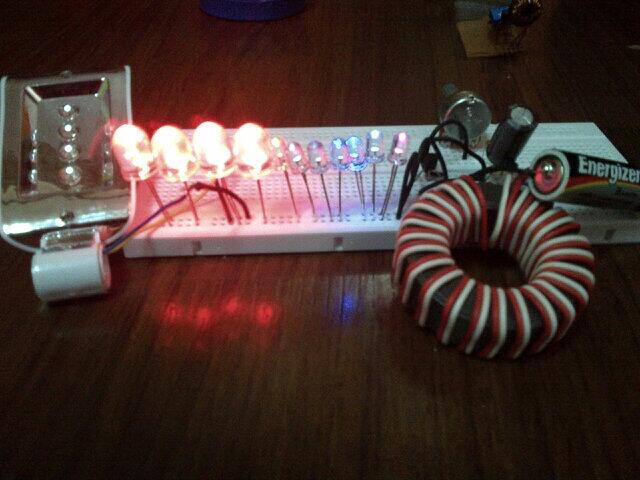

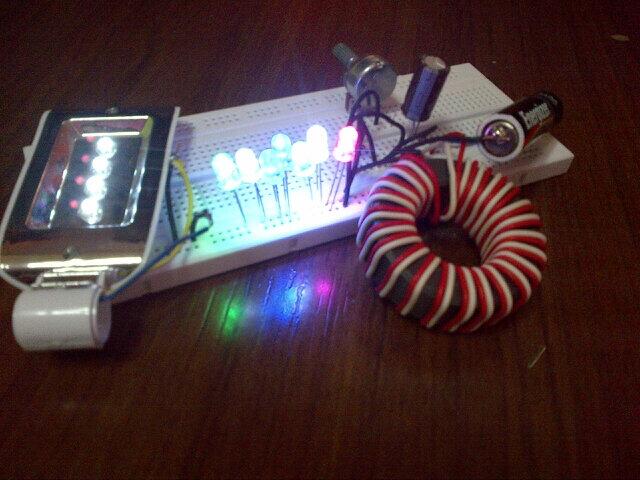

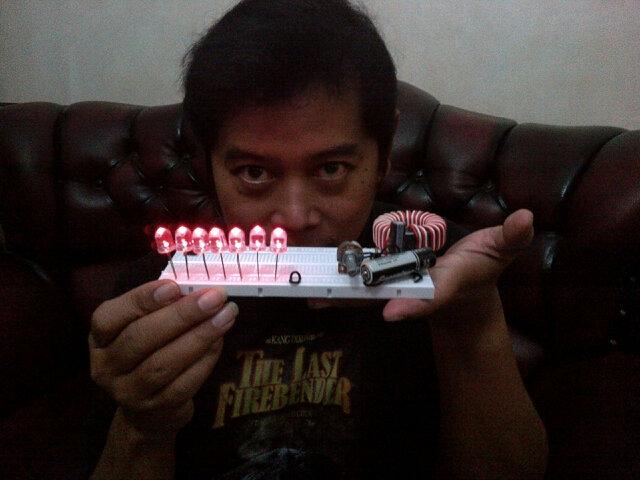

Padahal baterai AA normal sulit mengangkat LED sebanyak ini, dgn "Pencuri Joule Super" dan baterai bekas....terangkat

Kita memang diajarkan untuk boros soal energy, tapi kalau mengetahui cara tepat, semua menjadi awet dan irit..heuheu

01. Cara membuat Super Joule Thief Step By Step.

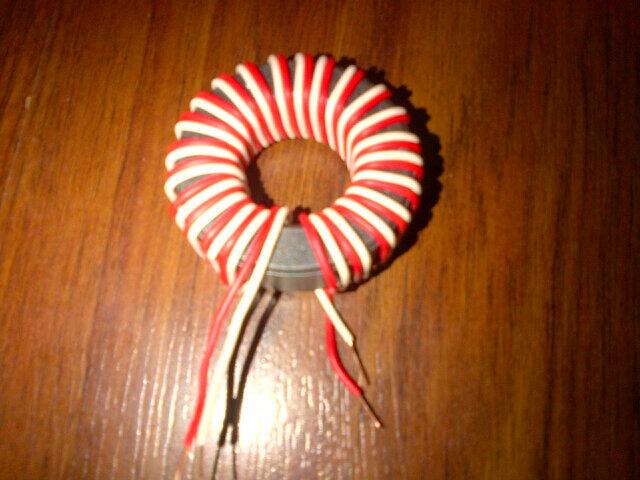

02. Pertama dibutuhkan Toroid dibuat sendiri dengan cukup 24 lilitan saja, lebih banyak lebih bagus sih...

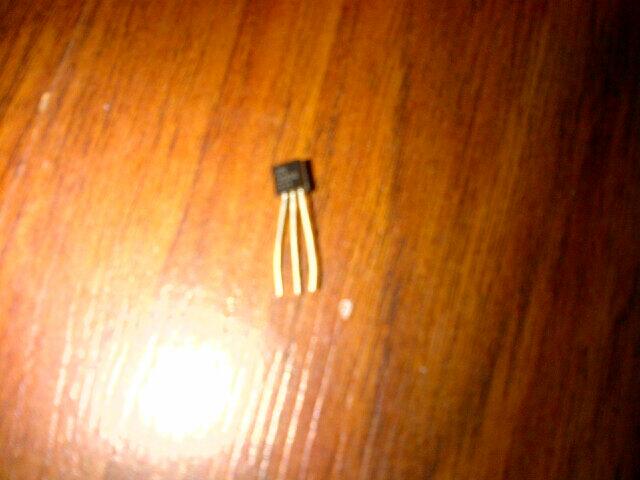

03. Kedua butuh Transistor 2N3904 satu buah saja, jangan banyak-banyak

04. Ketiga harus ada potensiometer 1 Mega saja, untuk mengatur besar kecil arus

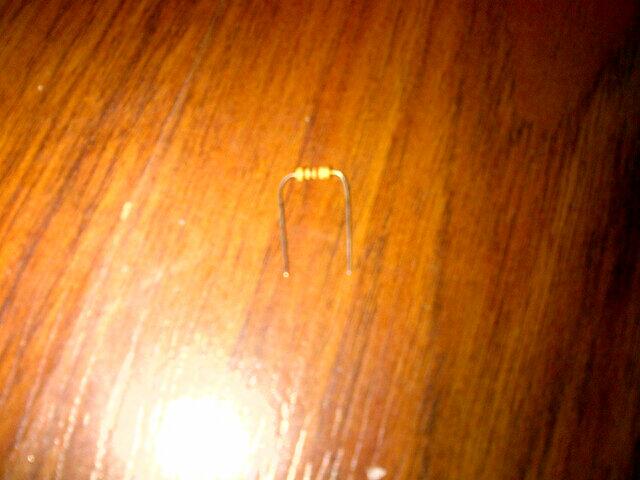

05. Butuh resistor 1 Kilo, satu saja juga

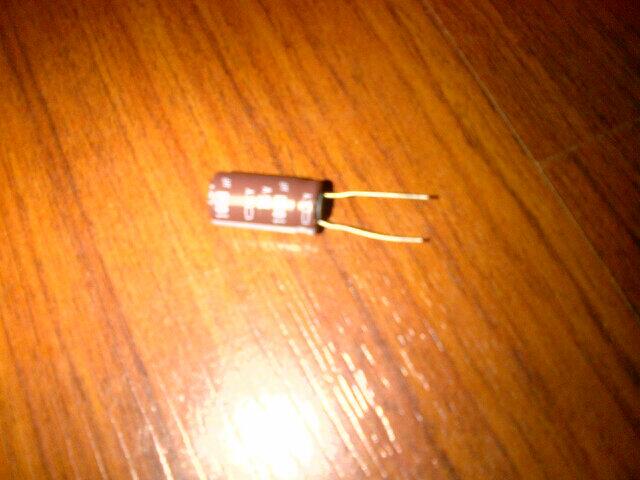

06. Butuh satu juga Kapasitor 16 volt 1000 mikrofarad

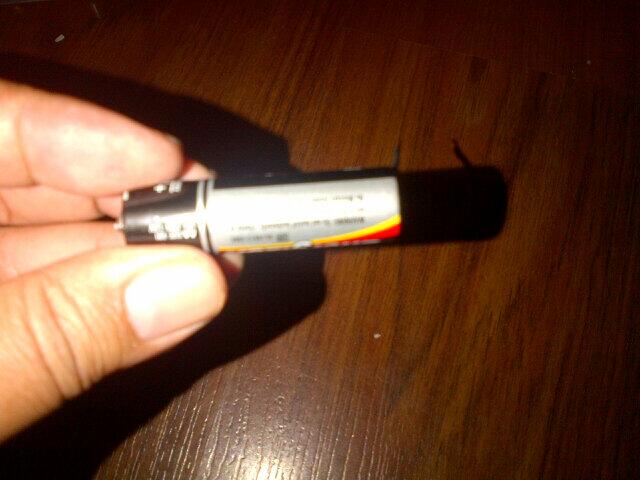

07. Dan satu Baterai bekas pakai yang katanya sudah mati. Bisa merk apa saja.

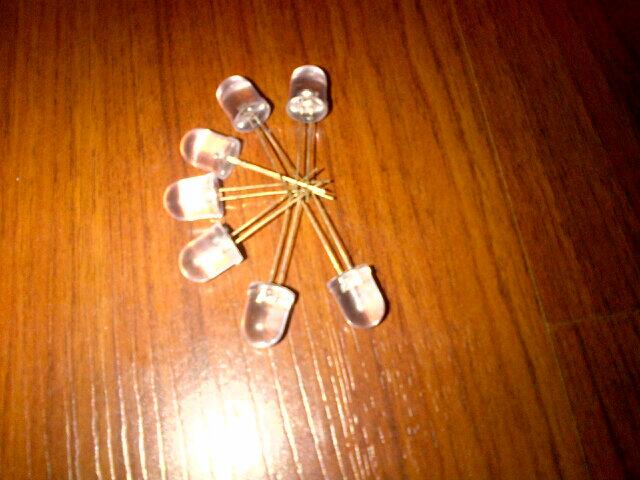

07. LED besar juga butuh banyak seperti ini untuk melihat cahayanya

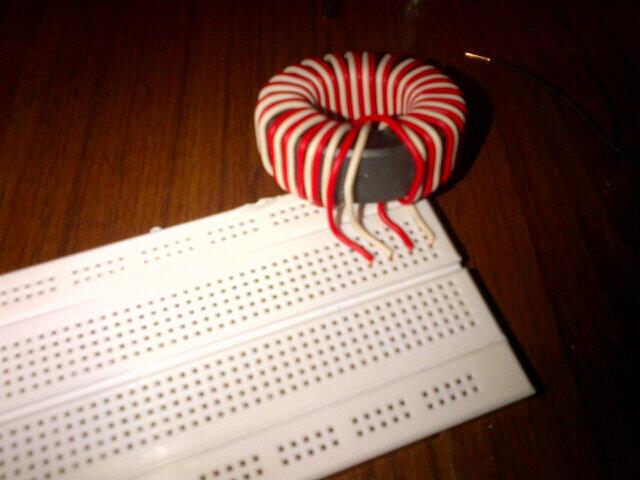

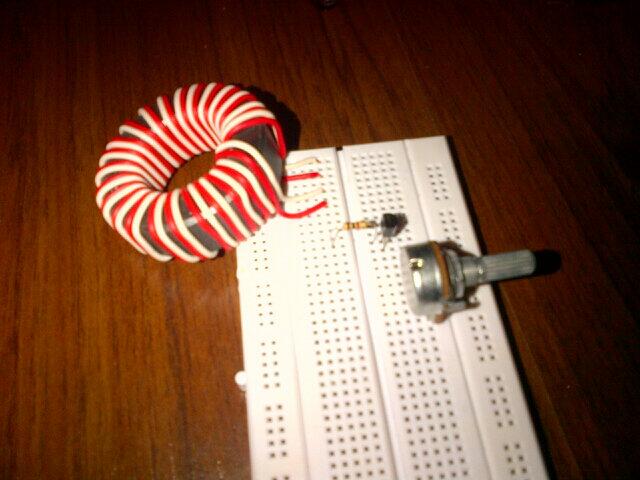

09. Pasang toroid seperti ini

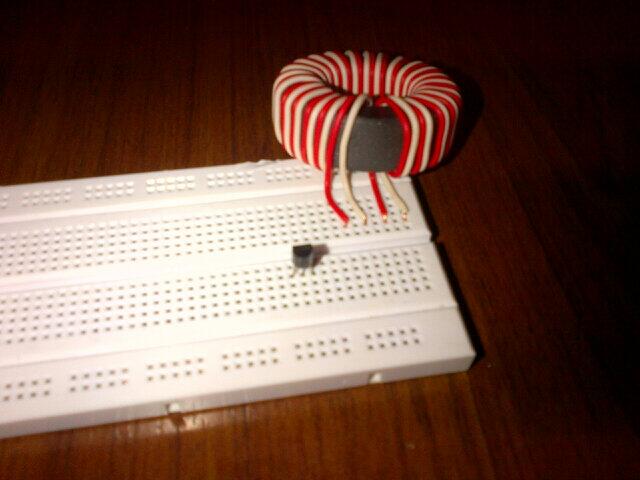

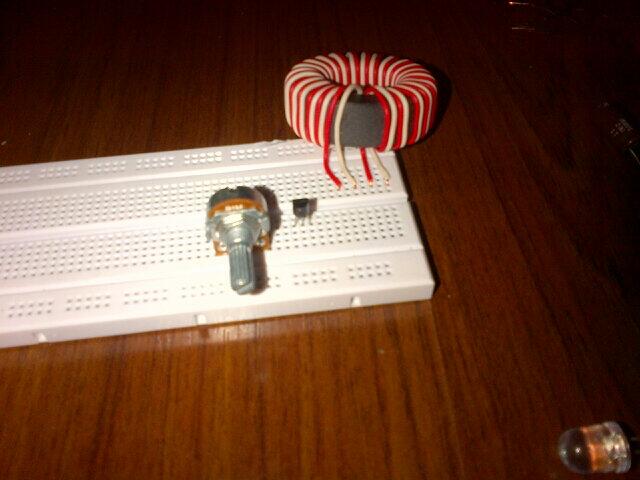

10. Pasang transistor seperti ini

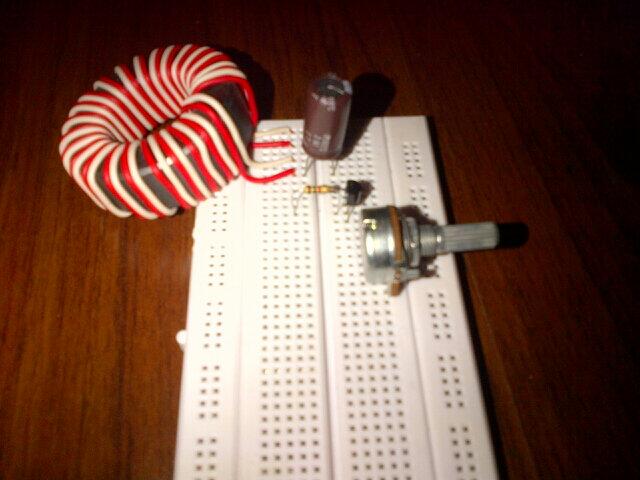

11. Pasang potensiometer seperti ini

12. Sambungkan resistor ke bagian Basis atau bagian tengah transistor seperti ini

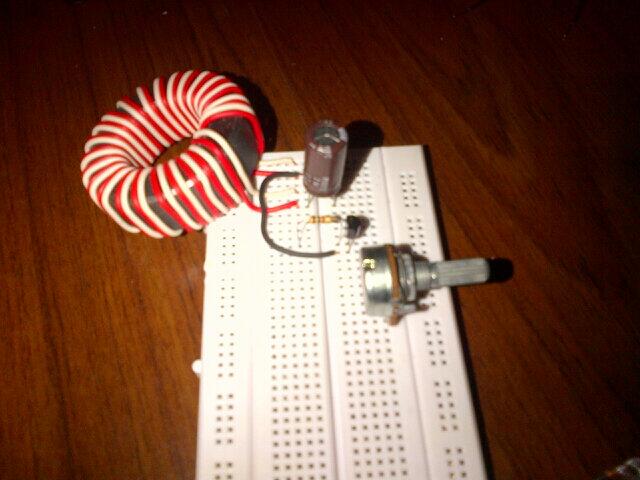

13. Pasang kapasitor dengan kaki positif ke salah satu bagian kabel toroid seperti ini

14. Sambungkan salah satu kaki torid berwarna merah yg lain ke bagian kolektor di transistor atau kaki terkiri

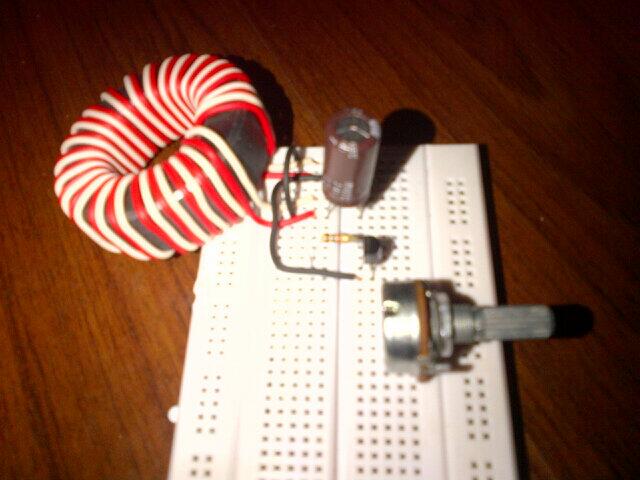

15. Sambungkan kabel merah terujung toroid ke kabel putih terujung dari toroid seperti ini

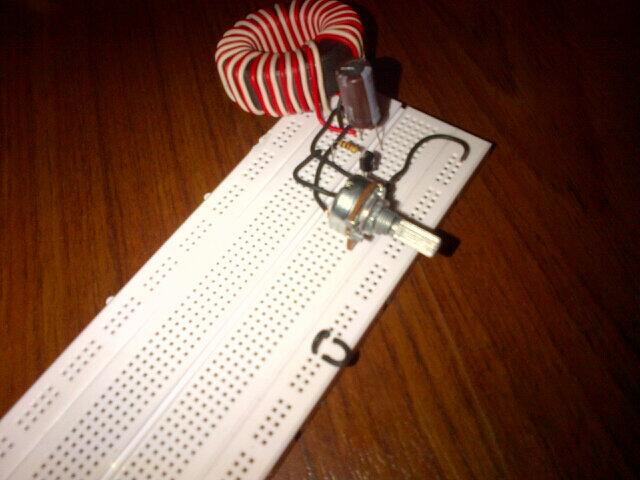

16. Sambungkan dari kaki resistor ke bagian paling kanan atau basis dari potensiometer seperti ini

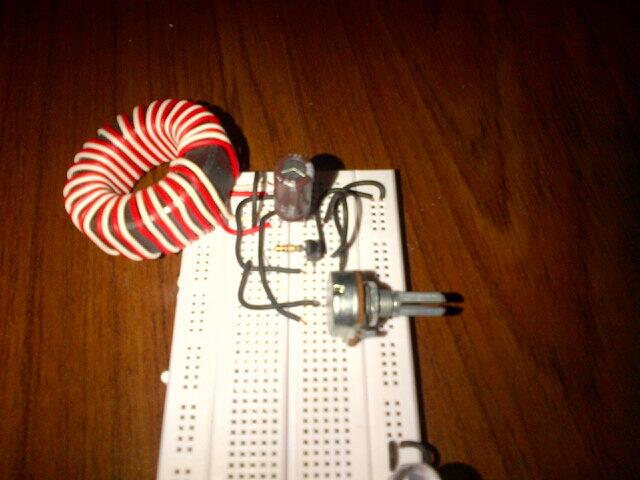

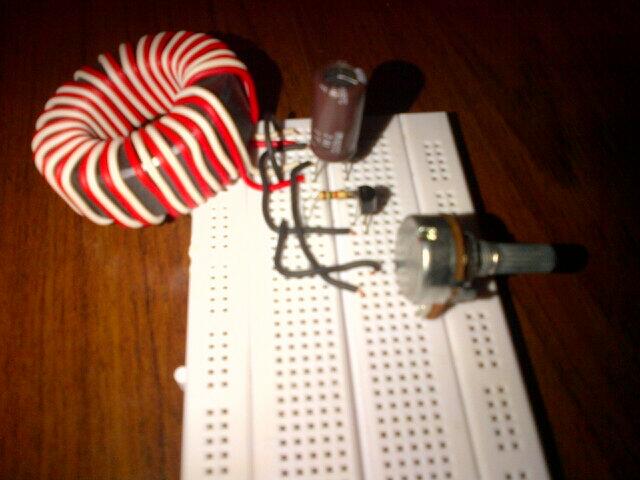

17. Sambungkan dari kolektor atau terujung kiri dari transistor ke bagian ujung seperti ini

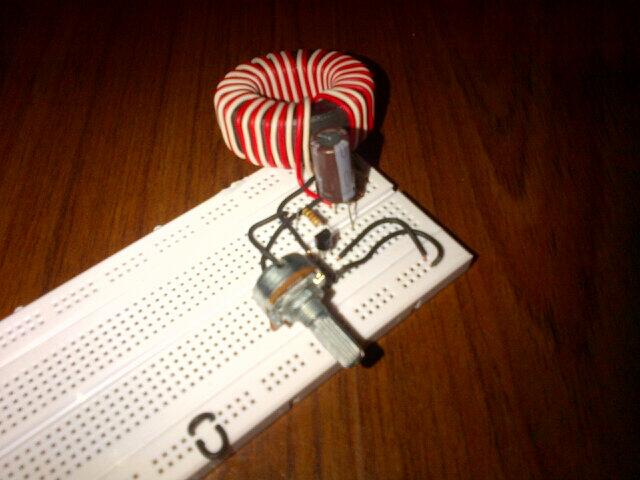

18. Buat sambungan tambahan apabila project board seperti ini

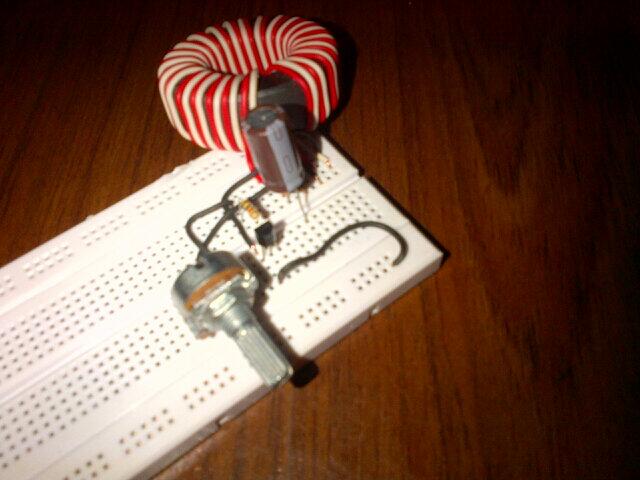

19. Sambungkan emiter transistor atau paling kanan dari transistor ke bagian ujung sebelah seperti ini

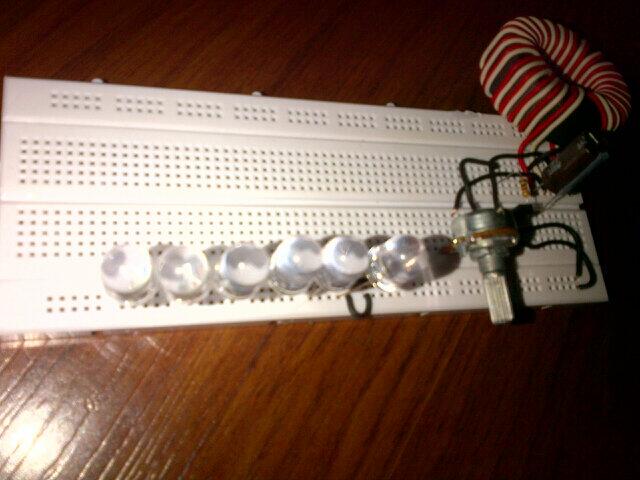

20. Mulai pasang LED di bagian ini , ini jenis LED besar dan lumayan menyedot listrik

21. Sambungkan negatif kapasitor ke bagian kaki emiter atau bagian terkanan transistor seperti ini

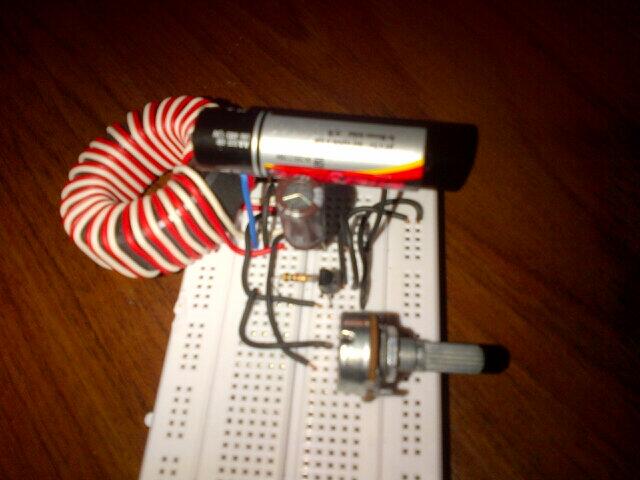

22. Tancapkan baterai bekas (+) ke bagian merah terkiri toroid dan (-) ke bagian negatif kapasitor seperti ini

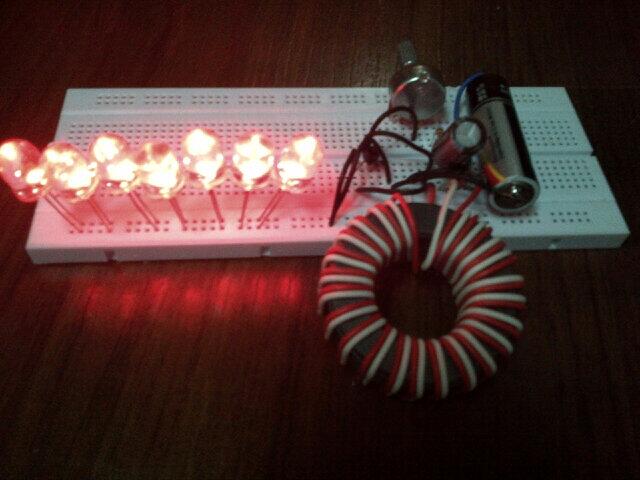

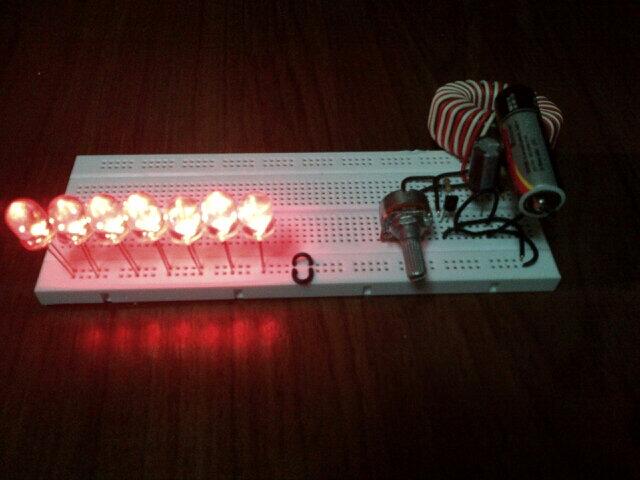

23. Nyala deh...heuheuheu...selamat mencoba...

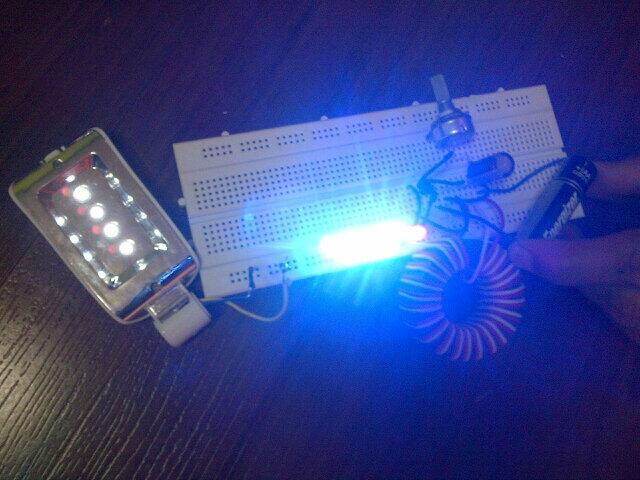

24. Nyala nya juga bisa awet, bahkan bisa mingguan lebih. Rangkaian ini juga bisa di modifikasi, silahkan berkreasi.

  Masih menyala dengan konstan setelah...berapa hari ya...?!...heuheuheu.. (bukan yang punya blog ini mah)

  beda dikit lah itu transistornya, tapi itu keneh da

SUMUR : foto dari twitter kang dicky
